結(jié)果和討論

表面壓力。在呈現(xiàn)VSFG光譜之前，我們首先報(bào)告了不同單分子膜的壓力-面積等溫線。圖2顯示了DT Azo-5P在光開關(guān)兩種狀態(tài)下的等溫線。根據(jù)Kaganer等人23給出的含有氣相（G）、液相膨脹（LE）和凝聚相的廣義等溫線，我們對(duì)等溫線進(jìn)行了初步賦值。當(dāng)DT Azo-5P在其熱穩(wěn)定反式狀態(tài)下壓縮時(shí)，當(dāng)表面壓力變得有限時(shí)，發(fā)生轉(zhuǎn)變，低于每個(gè)分子約80?2。該躍遷被指定為從LE/G共存區(qū)到LE相的躍遷。在每個(gè)分子50?2處觀察到第二個(gè)壓力不連續(xù)，表明在凝聚相形成之前從LE過渡到LE/凝聚共存。在每個(gè)分子的密度約為30?2時(shí)，單層坍塌。

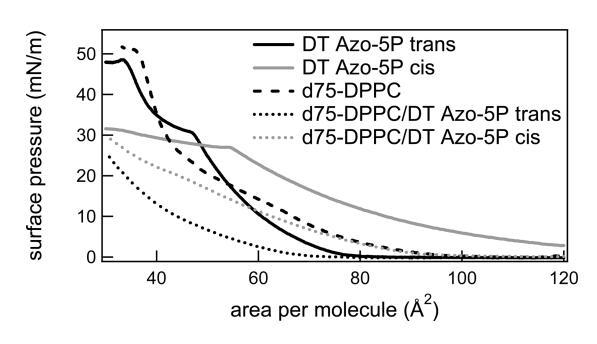

圖2。反式和順式狀態(tài)下的光開關(guān)脂質(zhì)DT Azo-5P（實(shí)線）、d75-DPPC（虛線）以及光開關(guān)兩種狀態(tài)下的1:5摩爾比的光開關(guān)脂質(zhì)和d75-DPPC（虛線）的表面壓力與面積等溫線。

順式狀態(tài)的光脂的等溫線（在沉積到水面之前用370nm的光照射）看起來非常不同。首先，在低得多的密度下，壓力是有限的。這與先前對(duì)含偶氮苯分子2,24的觀察結(jié)果一致，最有可能源于順式分子的較大分子足跡。8較大的分子足跡意味著順式分子的密度低于反式異構(gòu)體，順式分子的密度較低時(shí)會(huì)發(fā)生脂間相互作用和有限表面壓力的開始。第二，每個(gè)分子在55?2處發(fā)生轉(zhuǎn)變，這可能表明從LE相向更凝聚相的轉(zhuǎn)變。當(dāng)每個(gè)分子的面積低于50?2時(shí)，反式態(tài)的壓力顯著高于順式態(tài)的壓力。

d75 DPPC的等溫線顯示了脂質(zhì)單層的特征相：23 G/LE共存于每個(gè)分子100?2以上，LE直到大約60?2，然后是LE和凝聚相共存的平臺(tái)（由于相對(duì)較高的壓縮速度，在這種情況下不是很平坦），最后是凝聚相，大約每分子45?2。

5:1 DPPC/DT偶氮-5P混合物的等溫線始終低于分離分子的等溫線。如果兩種不同的脂質(zhì)存在于分離良好的區(qū)域的表面上，或者如果它們?cè)跊]有相互作用的情況下理想地混合，人們期望混合物的等溫線是純脂質(zhì)等溫線的簡(jiǎn)單總和。25,26顯然，這里不是這種情況，這表明兩種脂質(zhì)是可混溶的，并形成非理想的混合單層。由于在任何壓力下，混合物的每個(gè)分子的面積都低于兩個(gè)純?nèi)〈牟糠置娣e之和，因此可以得出結(jié)論，這兩種類型的脂質(zhì)具有吸引人的相互作用，25可能具有不同的來源。首先，DT偶氮-5P頭基上的正電荷和DPPC上的兩性離子電荷可能導(dǎo)致DPPC和DT偶氮-5P之間的相互作用比同類脂質(zhì)之間的相互作用更具吸引力。第二，在混合物中，頭基區(qū)域可能脫水，導(dǎo)致更緊密的堆積；第三，兩種脂質(zhì)的形狀不同：DT Azo-5P和DPPC分別為圓錐形和圓柱形。對(duì)于混合物，這也可能導(dǎo)致更致密的填料幾何結(jié)構(gòu)。

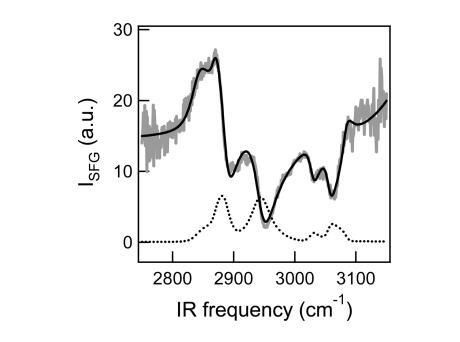

圖3。密度為75?2/分子，壓力為～300萬/米。共振信號(hào)疊加在一個(gè)大的非共振背景上，由于共振信號(hào)和非共振信號(hào)之間的干擾，產(chǎn)生色散線型。黑色虛線曲線表示NR振幅設(shè)置為零時(shí)的DT Azo-5P信號(hào)。

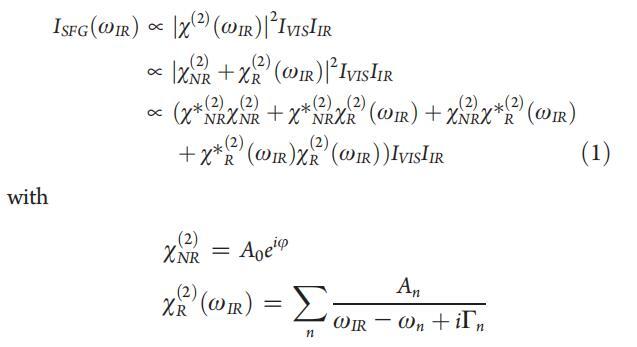

DT Azo-5P單分子膜的振動(dòng)和頻發(fā)生光譜（VSFG）。圖3a描繪了在3 mN/m的表面壓力和75?2的分子面積下，處于反式狀態(tài)的光脂DT Azo-5P凝聚相的單層的灰色VSFG光譜。光譜顯示了CH2的共振(～2840 cm-1）和CH3對(duì)稱拉伸模式(～2860 cm-1），CH2和CH3不對(duì)稱拉伸模式～2890和2940 cm-1，以及3000 cm-1以上的芳香CH信號(hào)，源自偶氮苯部分。2,11-13 3100 cm-1以上，光譜主要由水亞相的OH振動(dòng)控制。頻譜在低頻時(shí)有一個(gè)不尋常的高（非零）基線，這表明一個(gè)高非共振信號(hào)。為了檢查這種可能性，使用以下表達(dá)式擬合光譜：11,12

磁化率包含一個(gè)非共振項(xiàng)，振幅為A0，相位相對(duì)于共振項(xiàng)j，以及一個(gè)共振項(xiàng)。后者通過共振頻率ωn、線寬2Γn和振幅An來描述n個(gè)振動(dòng)共振。

共振項(xiàng)振幅的相對(duì)符號(hào)取自文獻(xiàn)。12,27,28擬合結(jié)果如圖3中黑色所示。事實(shí)上，擬合顯示DT Azo-5P的非共振振幅比通常觀察到的脂質(zhì)單層（如DPPC）的非共振振幅大3倍（見下文）。圖3a中的黑色虛線曲線說明了對(duì)信號(hào)的較大非共振貢獻(xiàn)的影響，該曲線表示使用DT Azo-5P共振響應(yīng)（從擬合結(jié)果獲得）的計(jì)算頻譜，但非共振振幅設(shè)置為零（水振幅被設(shè)置為零，從零開始，尾巴在CH區(qū)域也充當(dāng)NR信號(hào)）。當(dāng)NR振幅設(shè)置為零時(shí)，我們不僅觀察到背景降低，而且還觀察到視共振信號(hào)大小減小了2到5倍，具體取決于紅外頻率。通過測(cè)量羅丹明6G的VSFG光譜，我們觀察到了由于電子躍遷而產(chǎn)生的類似信號(hào)增強(qiáng)。29,30然而，在這種情況下ase作者使用可見光與電子激發(fā)共振，因此他們進(jìn)行了雙共振實(shí)驗(yàn)。對(duì)于DT Azo-5P，在800 nm處沒有電子躍遷，因此沒有雙共振效應(yīng)；增強(qiáng)完全是非共振的。因此，對(duì)于目前的系統(tǒng)，非共振信號(hào)外差共振由χNR（2）和χR（2）的交叉項(xiàng)引起的nt信號(hào)（見等式1最后一行中的第二項(xiàng)和第三項(xiàng)），并增強(qiáng)信號(hào)而不是影響χR（2）如羅丹明6G.29,30所直接得出的結(jié)論，外差效應(yīng)因此不僅是分子內(nèi)的，而且是分子間的，并且可以直接用于增強(qiáng)高稀釋樣品中的低信號(hào)，例如，通過簡(jiǎn)單地將含苯部分添加到單層中。這意味著VSFG光譜中的信號(hào)大小是在這種情況下，并不像在大多數(shù)非共振貢獻(xiàn)非常小的情況下那樣簡(jiǎn)單地依賴于分子數(shù)量。在附錄中，我們證明，由于外差效應(yīng)，在存在光脂的情況下，可以測(cè)量相對(duì)較低水平的DPPC。這種非共振外差效應(yīng)可能提供一種有用的去共振方法檢測(cè)分子單層中低濃度分子的振動(dòng)響應(yīng)。

振動(dòng)和頻產(chǎn)生光譜（VSFG）DT Azo-5P在順式和反式狀態(tài)下的振動(dòng)。為了獲得關(guān)于不同狀態(tài)下脂質(zhì)分子結(jié)構(gòu)的信息，在輻照循環(huán)期間測(cè)量VSFG光譜。脂質(zhì)分子振動(dòng)提供關(guān)于分子構(gòu)象、取向和順序的直接信息。11-18圖4a中描述了以每分子75?2的表面密度對(duì)純DT Azo-5P單層進(jìn)行的輻照循環(huán)。以順式和反式異構(gòu)體的混合物形式鋪展的樣品依次以370和450 nm的波長(zhǎng)進(jìn)行輻照～各100 s。在用370nm輻照后，壓力上升至16 mN/m，而450 nm輻照導(dǎo)致壓力下降至3 mN/m，這與圖2中兩個(gè)等溫線之間的垂直轉(zhuǎn)換一致。圖4b顯示了順式和反式狀態(tài)在CH區(qū)域的VSFG光譜，其本質(zhì)上分別表現(xiàn)為高和低表面壓力。分別位于非共振背景之上（水平黑線標(biāo)記為零），順式和反式構(gòu)型的光譜顯示3000 cm-1以下烷基鏈的脂肪族CH2和CH3模式，以及3000 cm-1以上的芳香族CH拉伸模式2,11-13，如上所述。此外，在3100 cm-1以上，底層水的OH振動(dòng)信號(hào)明顯。水光譜的較大部分如圖F所示圖4c顯示，水信號(hào)在反式狀態(tài)下大約是順式狀態(tài)下的1.4倍，但其光譜形狀相似。

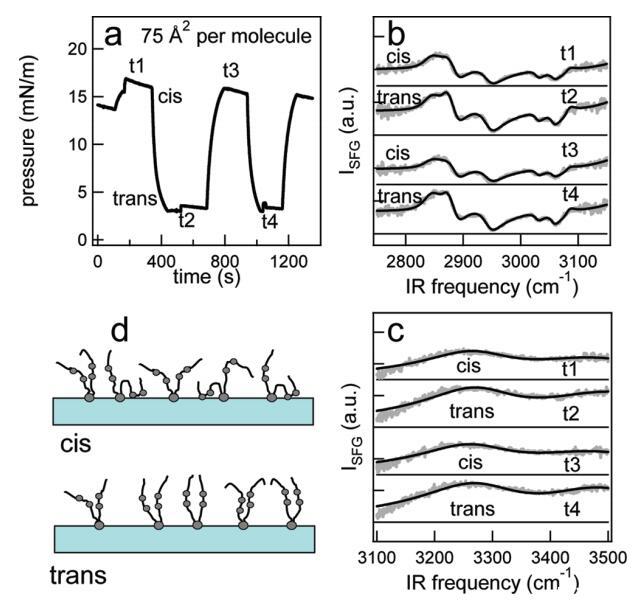

圖4。 （a） 在每分子面積為75?2的脂質(zhì)/H2O界面處，作為光開關(guān)脂質(zhì)時(shí)間函數(shù)的表面壓力。 用370和450 nm光照射 ～ 100秒分別產(chǎn)生順式（高壓）和反式（低壓）狀態(tài)。 壓力的微小劇烈波動(dòng)是由于樣品高度的變化，以校正水的蒸發(fā)。 （b和c）CH和OH區(qū)域（灰色）中相應(yīng)的VSFG光譜以及洛倫茲線形狀模型的擬合（見正文）。 為了清晰起見，光譜已被抵消。 t1至t4對(duì)應(yīng)于面板a中獲取光譜的時(shí)間。 （d） 脂質(zhì)尾部方向的示意圖。 光開關(guān)脂質(zhì)的偶氮苯部分用灰色圓圈表示。

脂尾的分子順序可以從C-H伸展區(qū)的VSFG反應(yīng)中獲得。 對(duì)于磷脂的有序單層，亞甲基CH2的VSFG強(qiáng)度較低，而甲基CH3的拉伸強(qiáng)度較高，這分別是由于全反式烷基鏈的反轉(zhuǎn)對(duì)稱性導(dǎo)致亞甲基CH2偶極子的取消和甲基基團(tuán)的集體取向， 導(dǎo)致甲基CH3偶極子的有效相干加成。 另一方面，當(dāng)gauche缺陷形成時(shí)，烷基鏈內(nèi)的反轉(zhuǎn)對(duì)稱性被破壞，亞甲基對(duì)稱拉伸模式的相對(duì)強(qiáng)度增加； 同時(shí)，無序降低了甲基的強(qiáng)度。 因此，可以通過脂質(zhì)烷基鏈中甲基和亞甲基的強(qiáng)度或振幅比來量化空氣-水界面上脂質(zhì)的順序。31在光脂的順反狀態(tài)之間切換，CH2對(duì)稱拉伸（2848 cm-1）和CH3對(duì)稱拉伸（2871 cm-1）確實(shí)顯示出差異， 如圖4b所示。 特別是，在反式情況下觀察到較高的CH3/CH2比率，這表明盡管壓力較低，但烷基鏈的階數(shù)較高。 在反式態(tài)中觀察到的這種更高的分子順序與MD模擬結(jié)果一致，MD模擬結(jié)果表明，在反式態(tài)中，尾部更長(zhǎng)。8,32

為了獲得更多關(guān)于峰值振幅和脂質(zhì)尾部分子順序的定量信息，使用上述模型對(duì)光譜進(jìn)行擬合。 擬合結(jié)果如圖4b中的黑線所示。 從擬合中不同洛倫茲峰的振幅中，我們清楚地發(fā)現(xiàn)，對(duì)于對(duì)稱拉伸模式，CH3/CH2振幅比為6（在反式狀態(tài)下比順式狀態(tài)下高3倍）。類似的擬合（圖4c，黑線） 對(duì)水信號(hào)的分析表明，非共振信號(hào)的增加不是反式情況下較高水信號(hào)的原因，因?yàn)楣舱褙暙I(xiàn)遠(yuǎn)大于非共振。反式狀態(tài)下的共振水響應(yīng)強(qiáng)度比順式狀態(tài)高1.4倍。

為了弄清分子取向是否隨開關(guān)而改變，在不同的極化下進(jìn)行了實(shí)驗(yàn)。結(jié)果如圖5所示。反式和順式之間的差異比圖4中的數(shù)據(jù)更明顯，因?yàn)橹|(zhì)密度更高。PPP數(shù)據(jù)（圖5b） 表現(xiàn)出與SSP相同的行為：從反式到順式時(shí)，CH3對(duì)稱和非對(duì)稱拉伸減小。第一個(gè)在2860 cm-1處可見光譜減小，而第二個(gè)在2940 cm-1處導(dǎo)致傾角減小（由于負(fù)振幅，峰值顯示為傾角） 。密度稍低的SPS光譜顯示出細(xì)微的差異。顯然，三種不同的極化顯示出相同的趨勢(shì)，由此我們得出結(jié)論，在系統(tǒng)中，單分子層內(nèi)沒有發(fā)生重大的分子集體重新定向。

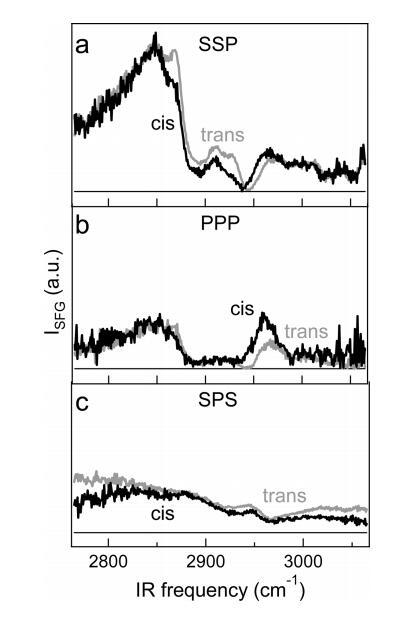

圖5.（a）在P的反式和順式狀態(tài)下，每分子65?2面積的DT Azo-5P純單層的標(biāo)準(zhǔn)化VSFG光譜與SSP極化分別為6和20 mN/m。（b）與a部分類似，但對(duì)于PPP極化。（c）反式和順式狀態(tài)的SPS極化中的SFG光譜( ～ 每分子78?2），壓力為2和15 mN/m。三個(gè)面板具有相同的垂直刻度。

我們想從我們的數(shù)據(jù)中推斷出分子構(gòu)象的圖片。 這樣一幅圖必須始終如一地解釋反式和順式狀態(tài)的以下觀察結(jié)果：（i）盡管（ii）反式狀態(tài)的壓力較低，（iii）反式狀態(tài)的水信號(hào)較大，但反式狀態(tài)的分子順序增加。 由于較大的水信號(hào)意味著更多的水分子排列整齊，我們可以得出結(jié)論，在反式情況下，帶負(fù)電的脂質(zhì)下面的水比順式情況下排列整齊。 一般來說，由于靜電勢(shì)，頭部基團(tuán)的電荷決定排列的水的數(shù)量：在所有其他條件相同的情況下，帶電脂質(zhì)排列的水比兩性離子脂質(zhì)排列的水多。 （參見，例如，參考文獻(xiàn)28）順式和反式之間的主要區(qū)別是偶氮苯部分周圍的偶極矩，順式和反式偶氮苯的偶極矩分別為4.5和1.3 D。33順式狀態(tài)下較高的偶極矩使得與水的相互作用更有利。5， 在順式反應(yīng)中，部分偶氮苯部分與水相互作用，從而降低水信號(hào)，可能是通過降低界面處的表面電位。 當(dāng)順式偶氮苯基團(tuán)中的大偶極子足夠靠近表面以屏蔽磷酸鹽頭基團(tuán)中的部分負(fù)電荷時(shí)，可以解釋這些觀察結(jié)果。 偶氮苯部分的偶極矩垂直于NdN鍵。 為了使偶極子自身垂直于表面平面定向，脂質(zhì)尾部必須形成一個(gè)環(huán)，這確實(shí)是先前針對(duì)偶氮苯基中性表面5和含偶氮苯聚合物提出的。2圖4d的上面板中示意性地描述了這種情況。 環(huán)的形成也解釋了順式態(tài)比反式態(tài)壓力更高的原因，因?yàn)榉肿拥淖阚E大幅度增加。 最有可能的是，在反式態(tài)中，π-π鍵比與水的相互作用更有利。 順式情況下的環(huán)形成和反式情況下的長(zhǎng)鏈也解釋了觀察到的反式情況下脂質(zhì)尾部順序增加的現(xiàn)象。 總之，順式狀態(tài)下的低階、低水信號(hào)和高壓力都與分子圖一致，其中至少部分脂質(zhì)尾部形成環(huán)，因此具有大偶極矩的順式偶氮苯基團(tuán)（近）與水接觸。 在橫穿狀態(tài)下，尾巴更長(zhǎng)，不與水接觸。 圖4d中給出了可能的分子圖的草圖。

對(duì)于DT Azo-3P，VSFG光譜與DT Azo-5P的光譜相似。 這些分子的偶氮苯部分在鏈中的位置不同：DT Azo-5P和DT Azo-3P的偶氮苯部分分別與頭基相距5和3個(gè)CH2基團(tuán)。 我們?cè)趦煞N分子的光譜中觀察到相同的光譜特征，并且兩種脂質(zhì)在反式狀態(tài)下的階數(shù)更高。 對(duì)于尾部末端帶有偶氮苯基團(tuán)的脂質(zhì)（DT Azo-9P），順式和反式的光譜是不可分辨的； 顯然，如果分子開關(guān)完全位于尾部末端，脂質(zhì)的排列不會(huì)受到影響。 上述外差效應(yīng)對(duì)于DT Azo-3P、DT Azo-5P和DT Azo-9P非常相似。

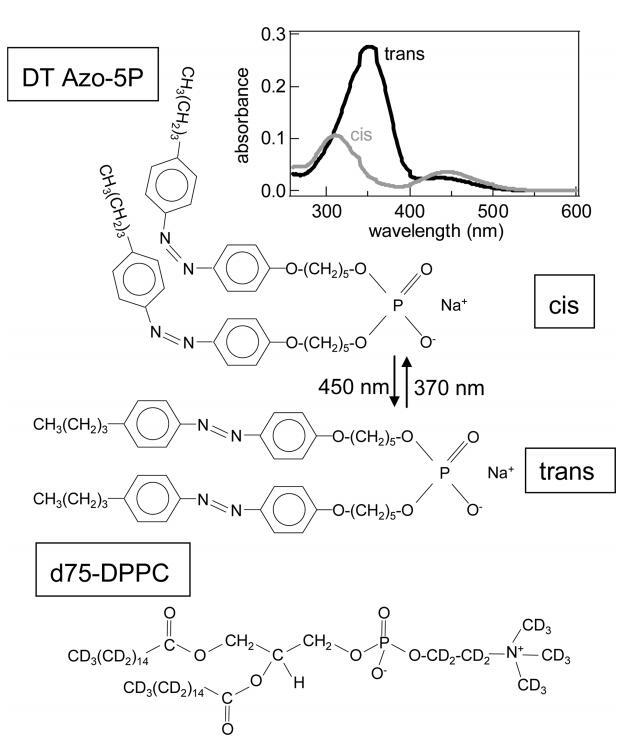

圖1。 順式和反式構(gòu)型的光開關(guān)脂質(zhì)DT Azo-5P和d75 DPPC的分子結(jié)構(gòu)。 右上角的插圖顯示了CHCl3中DT Azo-5P的紫外/可見光譜( ～ 在370nm（順式狀態(tài)）和450nm（反式狀態(tài)）下輻照約10s后，使用7μM，1cm的反應(yīng)杯。

DT偶氮-5P和DPPC的混合物。為了研究DT-Azo-5P對(duì)傳統(tǒng)脂質(zhì)構(gòu)象行為的影響，我們制備了由DPPC和DT-Azo-5P混合物組成的單分子膜。為了能夠容易地區(qū)分不同的脂質(zhì)，我們?cè)谶@些實(shí)驗(yàn)中使用了d75 DPPC和非中和DT Azo-5P。通過這種方式，我們可以在很大程度上區(qū)分兩種不同脂質(zhì)的分子振動(dòng)。不幸的是，d75 DPPC分子中仍然存在5個(gè)氫原子（圖1），這提供了VSFG信號(hào)，通過查看圖6c和7c中的底部曲線可以觀察到，圖6c和7c顯示了純d75 DPPC的光譜（完全氘化的DPPC在市場(chǎng)上不可用）。圖6c中約2960 cm-1處的峰值源自位于d75-DPPC頭部和尾部之間的這些CH組的振動(dòng)。該峰在純磷脂單層中不存在（圖4b）。圖6a顯示了d75 DPPC/DT偶氮-5P的5:1混合物在每個(gè)分子60?2下的輻照循環(huán)。表面壓力在3和9 mN/m之間重復(fù)變化。CD和CH光譜范圍內(nèi)的相應(yīng)VSFG光譜分別如圖6b和c所示。CD范圍內(nèi)的光譜與之前報(bào)道的純d62-DPPC34的光譜非常匹配，表明頭部基團(tuán)（膽堿基團(tuán)）的CH3基團(tuán)對(duì)光譜的貢獻(xiàn)可以忽略不計(jì)：只有尾部的振動(dòng)模式可見。不同的峰可分配如下：CD3對(duì)稱拉伸（2066 cm-1）、CD2對(duì)稱拉伸（2100 cm-1）、CD3費(fèi)米共振（2124 cm-1）、CD2不對(duì)稱拉伸（2195 cm-1）和CD3不對(duì)稱拉伸（2218 cm-1）。如上所述，與純DPPC相比，光開關(guān)脂質(zhì)的存在表現(xiàn)為更高的非共振背景。在這種低密度的光脂中，在CD（DPPC）和CH（DPPC和光脂）區(qū)域，觀察到的光開關(guān)脂質(zhì)的反式和順式狀態(tài)的SFG光譜之間的差異明顯小于純單層。CH區(qū)域的光譜（圖6c）主要由3000 cm-1以上的水帶、2960 cm-1處DPPC的峰值以及2850 cm-1附近光開關(guān)脂質(zhì)的CH2和CH3對(duì)稱拉伸振動(dòng)控制。由于在表面存在的分子中只有大約17%是光開關(guān)脂質(zhì)，并且在一階近似下，VSFG信號(hào)二次依賴于分子數(shù)量，因此很明顯，這些分子的振動(dòng)在光譜中并不明顯。在較高的總密度（但恒定的DPPC:DT Azo-5P比率）下，順式和反式狀態(tài)之間的差異較大，如圖7第b和c部分所示，其中密度為30?2/分子，壓力在26和32 mN/m之間交替（圖7a）。如果在反式狀態(tài)下存在光開關(guān)脂質(zhì)，則不同峰值的振幅更高，這部分是由于在反式狀態(tài)下具有更高的NR背景。

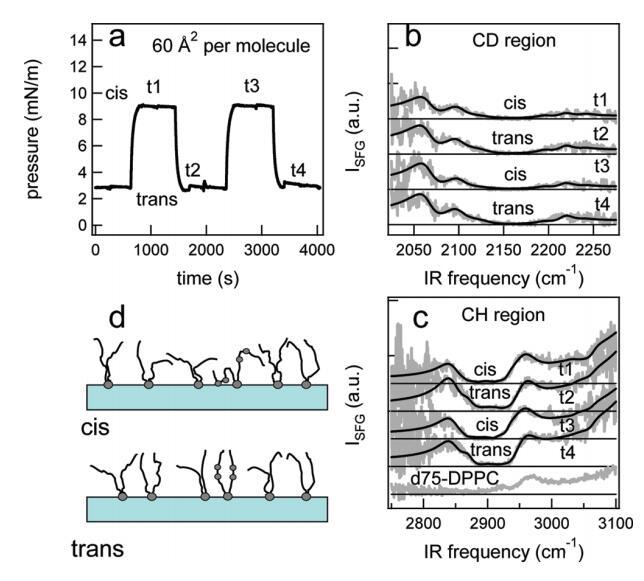

圖6。在脂質(zhì)/H2O界面處，DT Azo-5P/d75 DPPC的1:5混合物的結(jié)果，每個(gè)分子的面積為60?2。（a） 表面壓力與時(shí)間的關(guān)系。用370和450 nm光照射～100秒分別產(chǎn)生順式（高壓）和反式（低壓）狀態(tài)。壓力的微小劇烈波動(dòng)是由于樣品高度的變化，以校正水的蒸發(fā)。（b） 相應(yīng)的VSFG光譜（灰色）以及CD區(qū)域的擬合。為了清晰起見，光譜已被抵消。（c） VSFG光譜（灰色）以及用于引導(dǎo)眼睛進(jìn)入CH區(qū)域的擬合。底部曲線顯示了在P時(shí)純d75 DPPC的光譜～ 40百萬/米。（d） 脂質(zhì)尾部方向的示意圖。光開關(guān)脂質(zhì)的偶氮苯部分用灰色圓圈表示。

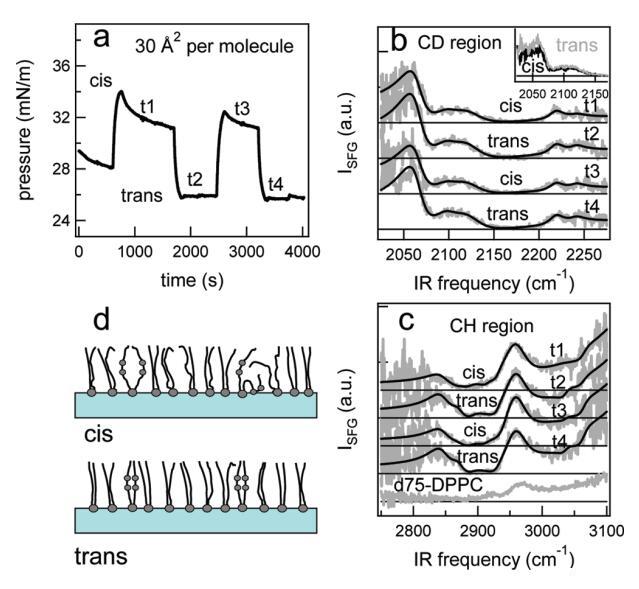

圖7。在脂質(zhì)/H2O界面處，DT Azo-5P/d75 DPPC的1:5混合物的結(jié)果，每個(gè)分子的面積為30?2。（a） 表面壓力與時(shí)間的關(guān)系。用370和450 nm光照射～100秒分別產(chǎn)生順式（高壓）和反式（低壓）狀態(tài)。壓力的微小劇烈波動(dòng)是由于樣品高度的變化，以校正水的蒸發(fā)。順式狀態(tài)下表面壓力的降低可能是由于單層的松弛或膠束或囊泡的形成減少了表面脂質(zhì)的數(shù)量。（b） 相應(yīng)的VSFG光譜（灰色）以及CD區(qū)域的擬合。為了清晰起見，光譜已被抵消。插圖顯示了相互重疊的反式和順式光譜，以強(qiáng)調(diào)差異。（c） VSFG光譜（灰色）以及用于引導(dǎo)眼睛進(jìn)入CH區(qū)域的擬合。底部曲線顯示了在P時(shí)純d75 DPPC的光譜～ 40百萬/米。（d） 脂質(zhì)尾部方向的示意圖。光開關(guān)脂質(zhì)的偶氮苯部分用灰色圓圈表示。

為了獲得更定量的分子順序視圖，圖8 a和b部分給出了四種不同密度下DPPC的CD3和CD2對(duì)稱拉伸模式的振幅，擬合如圖6b和7b所示（黑線）。正如預(yù)期的那樣，在順式和反式狀態(tài)下，CD3振幅隨著密度的增加而增加，而CD2振幅隨著密度的增加而減少（每個(gè)分子的面積較低），如圖中的不同顏色所示。這是由于隨著密度的增加，烷基鏈的矯直減少了粗齒缺陷的數(shù)量。隨著密度的增加，階數(shù)增加，表面壓力也增加。值得注意的是，當(dāng)壓力通過從反式到順式（而不是通過增加表面覆蓋率）增加時(shí)，CD3和CD2之間的反相關(guān)性仍然存在，但現(xiàn)在壓力的增加使CD3振幅下降，而CD2振幅上升（我們注意到，考慮到實(shí)驗(yàn)數(shù)據(jù)點(diǎn)上的誤差條，后一個(gè)結(jié)論有些試探性）為了強(qiáng)調(diào)DPPC/DT Azo-5P混合物的這種違反直覺的行為，圖8的右面板顯示了相同對(duì)應(yīng)壓力下純正常DPPC的擬合結(jié)果。右面板中的每個(gè)數(shù)據(jù)點(diǎn)模擬了左面板中各點(diǎn)的壓力；我們比較了壓力，而不是密度。顯然，樟宜ng純DPPC的壓力比混合物的壓力大得多。已經(jīng)處于非常低的壓力（P=3）混合物中的CD3對(duì)稱拉伸模式有明顯的信號(hào)，但純DPPC幾乎沒有信號(hào)；光開關(guān)脂質(zhì)的存在導(dǎo)致已經(jīng)處于非常低壓力下的CD3基團(tuán)的更高階。對(duì)于高壓，純DPPC的CH2模式幾乎完全消失，而對(duì)于混合物，仍然存在明顯的CD2信號(hào)nal；如果存在DT Azo-5P，則尾部的有序性較低。這并不奇怪，因?yàn)镈T Azo-5P脂質(zhì)會(huì)在完全壓縮的DPPC單層中充當(dāng)填充缺陷。此外，在低密度（壓力高達(dá)～15 mN/m）改變壓力對(duì)純DPPC的影響比對(duì)混合物的影響更顯著。顯然，光開關(guān)脂質(zhì)對(duì)壓力的影響大于對(duì)脂質(zhì)分子順序的影響。

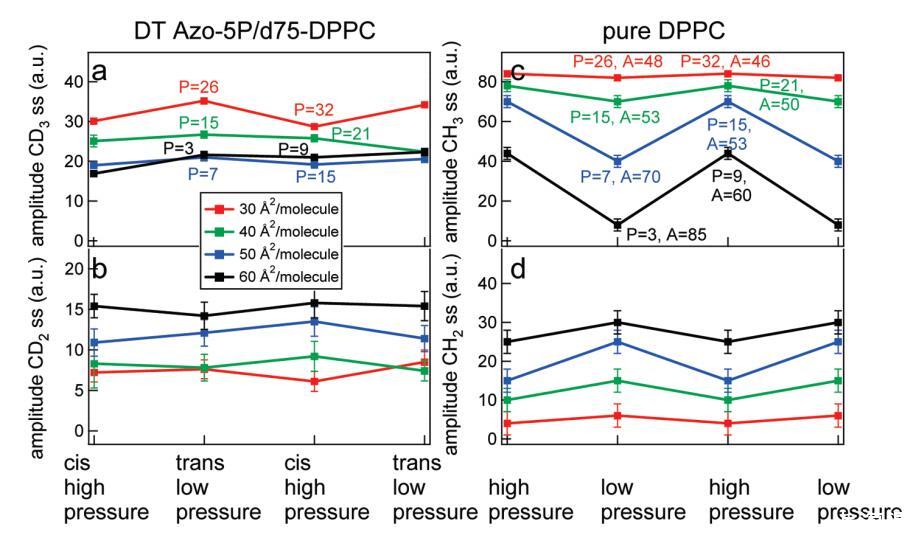

圖8.在d75 DPPC和DT Azo-5P（左）的5:1比率的實(shí)驗(yàn)中，d75 DPPC和純正常DPPC（右）的擬合結(jié)果。（a）CD3對(duì)稱拉伸振動(dòng)模式的振幅作為不同密度的光開關(guān)脂質(zhì)狀態(tài)的函數(shù)；（b）CD2對(duì)稱拉伸振動(dòng)模式的振幅作為不同密度的光開關(guān)脂質(zhì)狀態(tài)的函數(shù)；右圖顯示了純DPPC的類似結(jié)果，壓力與左圖相似，其中（c）CH3對(duì)稱拉伸振動(dòng)模式的振幅和（d）CH2對(duì)稱拉伸模式的振幅。共振的寬度和頻率在擬合中是固定的。

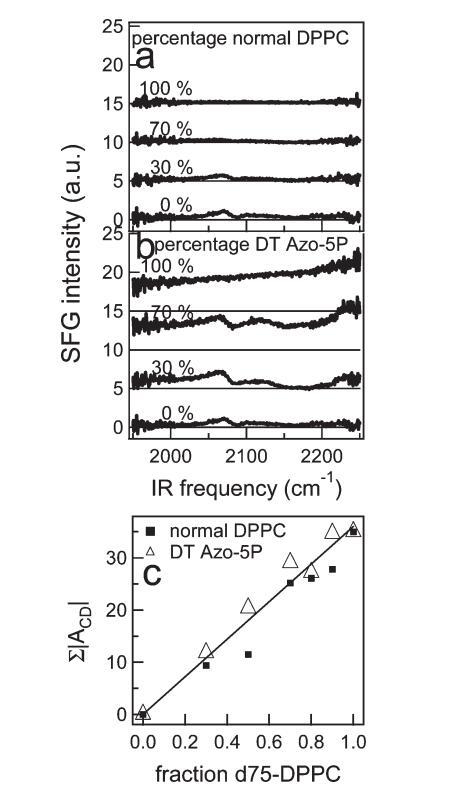

圖9。 （a） 正常DPPC和d75 DPPC不同混合物的CD區(qū)VSFG光譜。 圖中給出了混合物中正常DPPC的百分比。 為清晰起見，光譜偏移，細(xì)線表示零。 （b） 與a部分類似，但適用于DT Azo-5P與d75 DPPC的混合物。 （c） 通過擬合文中描述的VSFG光譜獲得的CD振動(dòng)振幅之和，作為含正常DPPC或DT Azo-5P的二元混合物中分?jǐn)?shù)d75 DPPC的函數(shù)。 在本實(shí)驗(yàn)中，為了獲得混合物的高質(zhì)量數(shù)據(jù)，IR通量很高，導(dǎo)致通過VSFG光譜中相對(duì)較高的CH2和CD2振幅觀察到的脂質(zhì)尾部出現(xiàn)小的無序。

因此，一個(gè)有趣的觀察結(jié)果是，當(dāng)壓力通過光開關(guān)增加時(shí)，光脂質(zhì)和DPPC-的脂質(zhì)單層中的分子無序度隨著壓力的增加而增加。 這不僅適用于磷脂本身，也適用于混合物。 這似乎是違反直覺的，因?yàn)槿藗兛赡苷J(rèn)為，在更高的壓力下，增加的脂質(zhì)相互作用將導(dǎo)致烷基鏈更有序。 然而，這種現(xiàn)象可以通過注意以下幾點(diǎn)來解釋：表面壓力等于單位面積表面自由能的減少。 表面自由能主要由脂質(zhì)與水界面的靜電和偶極相互作用以及脂質(zhì)頭基之間的相互作用決定； 脂肪烷基鏈之間的范德華相互作用相對(duì)較弱。 因此，當(dāng)通過壓縮單分子層來增加壓力時(shí)，這主要是界面處?kù)o電相互作用增加的結(jié)果，而用于排列這些烷基鏈的烷基鏈之間范德華相互作用的增加預(yù)計(jì)將保持相對(duì)較弱。 然而，當(dāng)通過將光脂從反式轉(zhuǎn)換為順式來降低表面自由能（增加表面壓力）時(shí)，密度不會(huì)增加。 相反，我們認(rèn)為順式狀態(tài)下的表面自由能降低（壓力增加）是由于水界面上的靜電相互作用增加，因?yàn)槠渑紭O子較大。 因此，我們的結(jié)果表明，偶氮苯偶極子接近表面，導(dǎo)致順式態(tài)的足跡明顯大于反式態(tài)，這可能是由于某些尾部形成了環(huán)。 這意味著，有效地，頭基區(qū)域變得更加擁擠，但含有烷基鏈的非極性區(qū)域變得不那么密集，從而允許烷基鏈具有更大的構(gòu)象自由度和更少的烷基鏈順序。 因此，盡管壓力增加，但觀察到烷基鏈順序降低。

圖6d和7d顯示了脂質(zhì)-反-順式轉(zhuǎn)換如何同時(shí)產(chǎn)生更高壓力和更低階數(shù)的示意圖。

水面上單分子層膜通過磷脂光控開關(guān)實(shí)現(xiàn)可逆光學(xué)控制——摘要、介紹

水面上單分子層膜通過磷脂光控開關(guān)實(shí)現(xiàn)可逆光學(xué)控制——實(shí)驗(yàn)

水面上單分子層膜通過磷脂光控開關(guān)實(shí)現(xiàn)可逆光學(xué)控制——結(jié)果與討論

水面上單分子層膜通過磷脂光控開關(guān)實(shí)現(xiàn)可逆光學(xué)控制——結(jié)論、致謝！
