合作客戶/
拜耳公司 |
同濟大學 |
聯合大學 |
美國保潔 |
美國強生 |
瑞士羅氏 |
相關新聞Info
-
> 聚氧乙烯鏈長度調控非離子Gemini表面活性劑的表面張力、接觸角（一）
> 以大豆為原料合成的N-椰子油?；鶑秃习被岜砻婊钚詣┍砻鎻埩?、乳化起泡潤濕性能測定（二）
> 篩板萃取塔中液滴行為的影響因素，篩板對界面張力體系液滴有何作用
> 油田用酸化增產增注劑成分配方比例變動對油水的界面張力的影響
> SRA減縮劑濃度對溶液表面張力、砂漿凝結時間、水泥水化的影響（三）
> 糖基陽離子型雙子表面活性劑復配酸化壓裂用助排劑，可降低表面張力、快速返排
> 無機粒子對TPAE界面張力、發泡、抗收縮行為的影響（三）
> 基于界面張力弛豫法考察羥基取代烷基苯磺酸鹽的界面擴張流變性質（三）
> 水與瓦斯煤之間的表面張力計算方法及動態潤濕機理研究（二）
> (Delta-8)橄欖油兩性表面活性劑之間的協同作用和陰離子表面活性劑——結果和討論、結論、致謝！
推薦新聞Info
-
> 界面張力儀評估氨基化氧化石墨烯-脂肪酸共吸附機制、應用潛力（二）
> 界面張力儀評估氨基化氧化石墨烯-脂肪酸共吸附機制、應用潛力（一）
> LB膜分析儀證明SP-B在肺表面活性物質三維結構形成中的關鍵作用
> 新型多功能解堵體系-單相酸體系乳化、界面張力測定及現場應用效果（二）
> 新型多功能解堵體系-單相酸體系乳化、界面張力測定及現場應用效果（一）
> 不同干燥方式對蛋清蛋白功能特性、溶解度、接觸角、表面張力的影響（四）
> 不同干燥方式對蛋清蛋白功能特性、溶解度、接觸角、表面張力的影響（三）
> 不同干燥方式對蛋清蛋白功能特性、溶解度、接觸角、表面張力的影響（二）
> 不同干燥方式對蛋清蛋白功能特性、溶解度、接觸角、表面張力的影響（一）
> CO2泡沫穩定性原理、影響因素|CO2-EOR機理與應用前景（四）
不同溫度下可溶解聚乙二醇低共熔溶劑的密度、電導率、表面張力等性質（二）
來源：安徽化工 瀏覽 428 次 發布時間:2025-08-18
2.3電導率

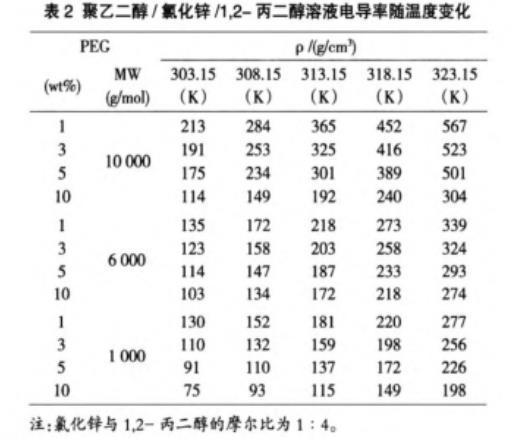

表2聚乙二醇/氯化鋅/1,2-丙二醇溶液電導率隨溫度變化

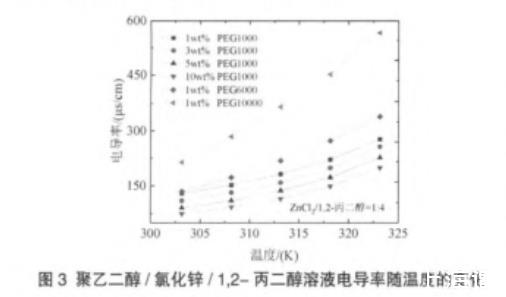

圖3聚乙二醇/氯化鋅/1,2-丙二醇溶液電導率隨溫度的變化
聚乙二醇/氯化鋅/1,2-丙二醇溶液的電導率與溫度變化的數據如表2所示。電導率對于電化學應用非常重要。通常，電導率可能與電荷載體的遷移率有關，而不是它們的數量。圖3顯示了在303.15 K～323.15 K范圍內聚乙二醇/氯化鋅/1,2-丙二醇溶液的電導率隨溫度的變化，其中氯化鋅與1,2-丙二醇的摩爾比為1∶4。觀察到電導率落在70μS·cm-1～570μS·cm-1的范圍內，電導率隨溫度升高呈現單調增加，與之前的研究結論一致。由于溫度升高導致分子熱運動增強和氫鍵的弱化。當聚乙二醇分子量為1 000 g/mol時，聚乙二醇濃度為1 wt%、3 wt%、5 wt%和10 wt%。電導率的大小與聚乙二醇的濃度相反，可能因為粘度隨聚乙二醇濃度增加而升高。當聚乙二醇濃度為1 wt%時，溶液電導率隨著分子量增加而增大，因為相同濃度的聚乙二醇，隨著分子量增大，則導致聚合物鏈的數量減少，從而導致沿聚合物鏈的氫鍵位點密度降低，最終導致混合物中氫鍵弱化。溶液粘度隨著聚乙二醇分子量的增加而增加，粘度增加主要是聚乙二醇分子引起的，但能夠導電的分子的運動能力總體還是加強。
2.4表面張力

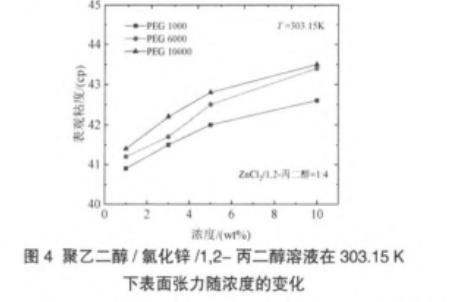

圖4聚乙二醇/氯化鋅/1,2-丙二醇溶液在303.15 K下表面張力隨濃度的變化
圖4表明聚乙二醇/氯化鋅/1,2-丙二醇溶液在303.15 K下表面張力隨聚乙二醇濃度的變化情況，聚乙二醇的濃度分別為1 wt%、3 wt%、5 wt%和10 wt%，分子量分別為1 000 g/mol、6 000 g/mol和10 000 g/mol，氯化鋅與1,2-丙二醇的摩爾比為1∶4。表面張力的數值在40 mN/m～45 mN/m的范圍內。表面張力隨著聚乙二醇濃度升高而增加，并且在所研究的范圍內隨著聚乙二醇分子量增加而增加，同時，溶液的粘度隨著聚乙二醇濃度的增加而增加。這些研究結果與以往的研究規律相似。根據孔理論，溶液的平均孔尺寸可以使用以下公式計算：
其中：k是玻爾茲曼常數，γ是溫度T下的表面張力。結果列于表3中。孔的尺寸范圍在1.63 A?～1.69 A?的范圍內。此外，聚乙二醇/氯化鋅/1,2-丙二醇溶液的孔尺寸隨聚乙二醇濃度和分子量的升高而降低，這與聚乙二醇濃度的變化引起電導率隨聚乙二醇分子量的變化一致，而與聚乙二醇濃度引起粘度的變化相反。

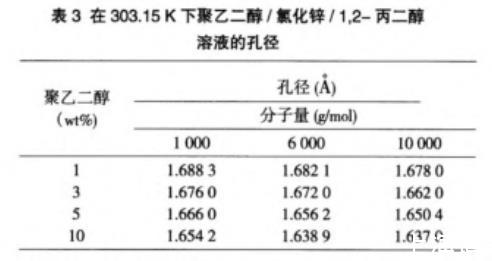

表3在303.15 K下聚乙二醇/氯化鋅/1,2-丙二醇溶液的孔徑
2.5密度與粘度的關聯
使用Doolittle型方程將表觀粘度與密度數據進行關聯，如以下方程所示：
式中：A和B是常數，ρ是密度，V0是密堆體積。所關聯的結果列于表4中，包括A、B、V0相關系數和平均絕對偏差（AAD）。密度已經非常成功地被用于和粘度進行關聯。正如前人報道，聚乙二醇/氯化鋅/1,2-丙二醇溶液的表觀粘度隨密度增加而降低。表4中密堆體積在0.72～0.76 cm3/g的范圍內，并且分子量為10 000 g/mol、6 000 g/mol、1 000 g/mol聚乙二醇都顯示出隨聚乙二醇濃度增加而增加。聚乙二醇濃度相同時，密堆體積隨著分子量的增加而增加。

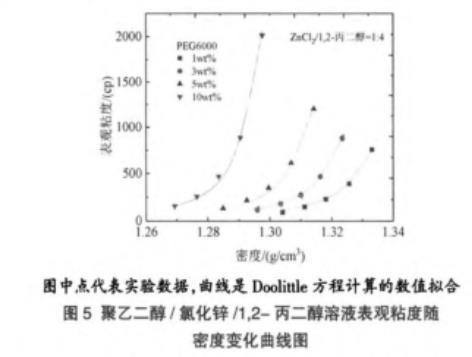

圖5聚乙二醇/氯化鋅/1,2-丙二醇溶液表觀粘度隨密度變化曲線圖

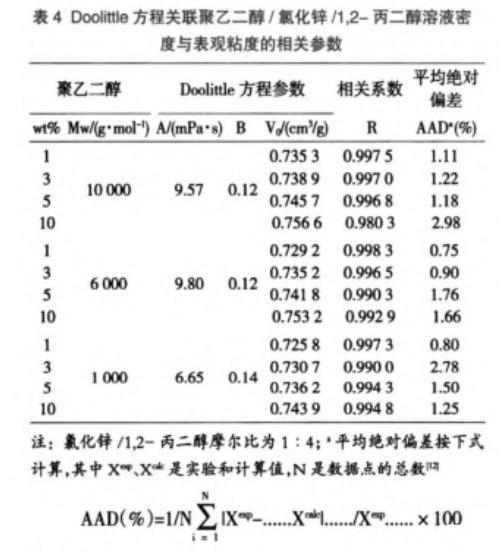

表4 Doolittle方程關聯聚乙二醇/氯化鋅/1,2-丙二醇溶液密度與表觀粘度的相關參數
注：氯化鋅/1,2-丙二醇摩爾比為1∶4；a平均絕對偏差按下式計算，其中Xexp、Xcalc是實驗和計算值，N是數據點的總數
3結論
本研究中，我們發現了一種可以溶解聚乙二醇的低共熔溶劑。測定不同體系聚乙二醇/氯化鋅/1,2-丙二醇溶液在不同溫度下的密度、表觀粘度、電導率、表面張力等性質。研究發現，溫度的升高導致聚乙二醇/氯化鋅/1,2-丙二醇溶液密度和粘度降低，同時導電率增加，這是由于分子熱運動的增強和氫鍵的弱化原因。隨著聚乙二醇濃度的增加，密度和電導率顯著降低，而表面張力和粘度增加，這可能是因為聚乙二醇鏈“末端”效應和鏈纏結的增強以及氫鍵的弱化。隨著聚乙二醇分子量的增加，粘度、界面張力和電導率增加而密度下降，這可以通過聚乙二醇鏈“末端”效應、聚乙二醇鏈纏結和氫鍵的變化來解釋。對于所研究的聚乙二醇/氯化鋅/1,2-丙二醇溶液密堆體積在0.72～0.76 cm3/g范圍內并且隨聚乙二醇濃度和分子量升高而增加。
